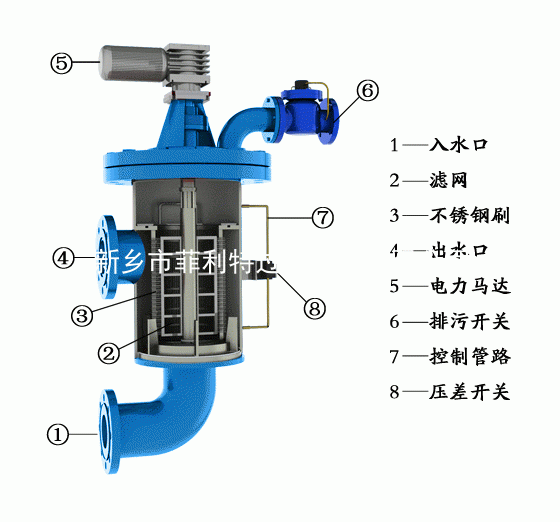

全自動自清洗過濾器產品外型圖

MZJS型全自動自清洗過濾器，結構為骨質豬鬢毛刷及不銹鋼部件組成。該部件穿過過濾器蓋，刷式裝置安裝在不銹鋼網內部，過濾器蓋外裝一簡單的手柄用于從濾網上刷除微顆粒在通過排污口排出，刷洗過程中水流不中斷。不必停機和拆卸過濾器清洗過濾網，外殼為優質碳鋼筒體。

MZJS系列全自動自清洗過濾器是一款具有世界技術的智能型全自動過濾器，與以往的過濾器相比具有自動化程度高，處理量大、自行清洗排污、不間斷供水、應用廣泛等優點。本產品過濾精度高、清洗時間短、耗水水量少、壓力損失小，能夠?yàn)槟峁┓€(wěn)定可靠的水質。過濾器裝配有功能強大的智能控制系統和電力驅動的自清洗裝置。控制系統標配大屏幕彩色中文液晶觸摸式顯示屏，系統自帶操作手冊，非常方便您的使用，同時能夠?qū)崟r(shí)在線顯示設備運行狀并且預留有可輸出接口，可實現遠程監控功能。機器還具有過載保護、空載保護及報警功能，使您能夠安全放心的使用這一款產品。

MZJS型全自動自清洗過濾器過程


原水從進水口流入，進入過濾器濾筒內部，然后自內而外的通過濾桶，雜質被攔截在過濾筒內壁，過濾后的干凈水從出水口流出，當濾筒內壁的雜質越積越多，在濾筒內表面形成濾餅，并使濾筒內外逐漸形成壓差，當壓差達到壓差控制器預設值時，將啟動自清洗過程。過濾器的自清洗過程是依靠沿著濾筒內表面做旋轉運動的清洗刷和排污閥共同完成，打開的排污閥使被堵塞的濾筒內形成負壓，附著在濾筒內壁的濾餅被清洗刷清掃下來因負壓的關系經排污閥排出在本體外。整個清洗過程大約為60秒，清洗時系統不斷流。

MZJS型全自動自清洗過濾器控制方式

MZJS系列系列自清洗過濾器操作配備差壓/時間/手動三種功能，同時我們還為您特別設計了優先級的控制功能，即無論在任何情況下，只要系統壓差達到預定值，設備都會啟動自清洗功能，從而更好的保障您的系統正常運行。自清洗過濾器應用范圍 工業過濾應用：化工、鋼鐵、造紙、電廠、汽車、礦業、水廠等產業的水源水冷卻水和中水及旁濾水、制冷采暖系統循環水、冷卻水、冷凍水過濾；保護噴頭；污水三級處理；市政水回用；車間用水；R．O．系統前過濾等；

灌溉過濾應用：地下水；市政水；江河、湖、海水；果園；苗圃；溫室；高爾夫球場；公園等。

MZJS型全自動自清洗過濾器產品特點

■單臺大過濾流量可達4000m3/h

■過濾精度從4000微米-20微米

■濾網可選鉆孔（4000-800μm），楔形（1000-50μm）編織復合（800—20μm）

■小工作壓力≥0.1MPa

■殼 體：碳鋼、304不銹鋼、316L不銹鋼
■濾 網：304不銹鋼、316L不銹鋼
■清洗刷：不銹鋼、尼龍
■排污閥：鑄鐵、銅、不銹鋼
■控制器：PVC、鋁
■密封圈：EPDM橡膠
注：可根據客戶要求訂制其他特殊材質，具體情況請咨詢本公司。


設備安裝與連接

（1）安裝使用時，應注意對控制箱、傳感器及傳動部分的保護，防止損壞。
（2）按照自清洗過濾器本體上的箭頭提示方向連接管道，使水流方向與本體上的箭頭方身一致。MZJS系列自清洗過濾器有兩種安裝形式（見下圖），采取任何一種安裝形式時，應注意使自動排污閥的出口方向?yàn)樗交蛳蛳拢耘盼鄹?br style="padding: 0px; margin: 0px; list-style: none;" /> （3）自清洗過濾器應安裝在需要保護的用水設備之前，并盡量靠近用水設備。
（4）在動力系統中，自清洗過濾器應安裝在水泵與用水設備之間，越靠近用水設備越好。當泵與用水設備之前的壓力超過過濾器的極限壓力，自清洗過濾器也可安裝在水泵之前，并盡量靠近水泵。
（5）自動排污閥連接方式分為法蘭和絲扣，排污管不宜過長，好不要超過10米。
（6）安裝時應考慮便于檢修，自清洗過濾器前后應安裝關斷閥門，且應安裝旁通管道。
（7）自清洗過濾器的規格應與管道或流量相匹配，當一臺單臺過濾器不能滿足系統流量要求時可并聯兩臺或更多，以達到系統過濾要求。

安裝形式一


安裝形式二

兩臺過濾器并聯安裝圖
