直通式DN350藍式過濾器

作者：菲利特來源：本站時間：2019-09-05

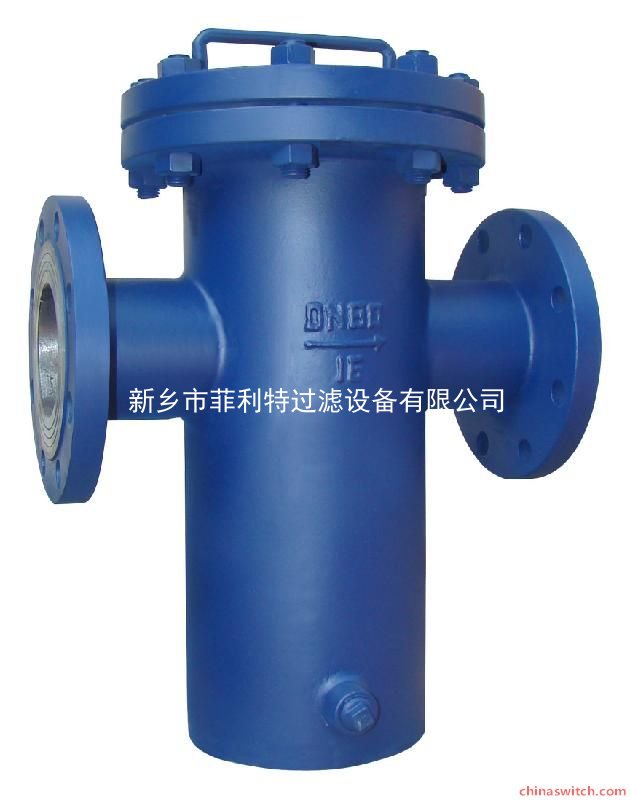

DN350藍式過濾器結構及用途

該過濾器由殼體、排污蓋、濾網、螺柱等組成，是除去液體中含有少量固形物的小型設備，可保護壓縮機、泵和其它設備及儀表等正常工作；也是提高產品純度，凈化氣體的小型設備。

直通藍式過濾器[1] 直通藍式式過濾器主要由接管、筒體、濾籃、法蘭、法蘭蓋及緊固件等組成。安裝在管道上能除去流體中的較大固體雜質，使機器設備（包括壓縮機、泵等）、儀表能正常工作和運轉，達到穩定工藝過程，保障安全生產的作用。

當液體通過筒體進入濾籃后，固體雜質顆粒被阻擋在濾籃內，而潔凈的流體通過濾籃、由過濾器出口排出。當需要清洗時，旋開主管底部螺塞，排凈流體，拆卸法蘭蓋，清洗后重新裝入即可。因此，使用維護極為方便。

技術參數

公稱壓力	殼體實驗壓力	壓差	適用介質	介質溫度
1.0	1.6	0.05-1.15	水、油、氣	≤ 200℃
1.5	2.4	0.05-1.15	水、油、氣	≤ 200℃

DN350藍式過濾器外形及連接尺寸

DN	Φ	L	H1	H2	-H	W（in）	WT（kg）
DN	Φ	L	H1	H2	-H	W（in）	PN2.0	PN5.0
25	76	220	100	260	480	R3/8	8.9	15.7
32	76	220	105	270	495	R3/8	11.8	19.2
40	114	280	120	300	550	R3/8	16.4	23.6
50	114	280	120	300	550	R1/2	20.0	28.9
65	140	330	130	350	650	R1/2	29.6	48.4
80	168	340	140	400	740	R1/2	38.8	65.3
100	219	420	160	470	880	R3/4	71.0	126.3
150	273	500	190	620	1175	R3/4	120.5	248.0

直通式籃式過濾器

DN	D0	N-Y	Φ	L	H1	H2	H3	-H	W(in)	Wt（Kg）
200	290	4-16	325	560	540	230	1180	1875	R3/4	327.1
250	375	4-16	426	660	650	270	1350	2170	R3/4	472.3
300	420	4-16	480	750	860	320	1620	2690	R3/4	624.9
350	460	4-20	500	800	1010	370	1830	3085	R1	897
400	500	4-20	550	840	1150	400	2020	3445	R1	924.6
450	550	4-24	600	960	1310	440	2220	3810	R1	1084.5
500	640	4-24	700	1080	1440	470	2410	4145	R1	1587.6
