全自動自清洗過濾器設備安裝與連接

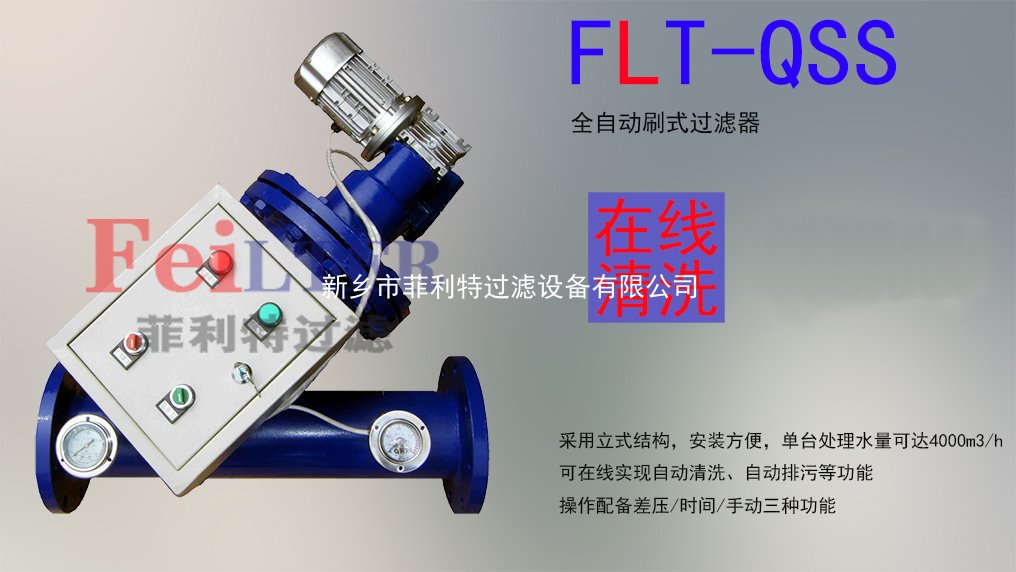

1、設備本體安裝
（1）安裝使用時，應注意對控制箱、傳感器及傳動部分的保護，防止損壞。

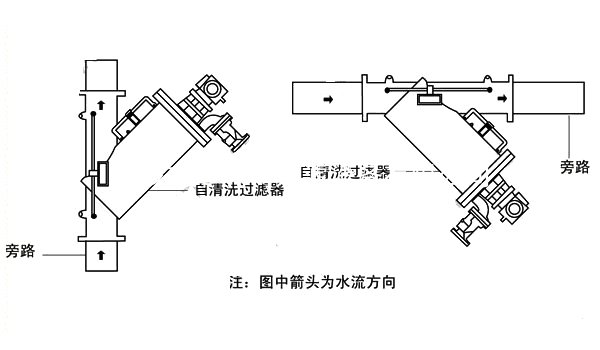

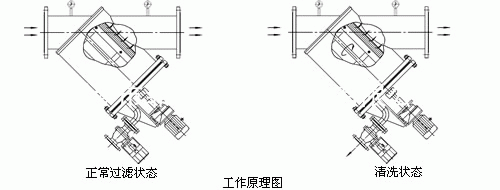

（2）按照全自動自清洗過濾器本體上的箭頭提示方向連接管道，使水流方向與本體上的箭頭方身一致。全自動自清洗過濾器有兩種安裝形式（見下圖），采取任何一種安裝形式時，應注意使自動排污閥的出口方向?yàn)樗交蛳蛳?，以排污更?/p>

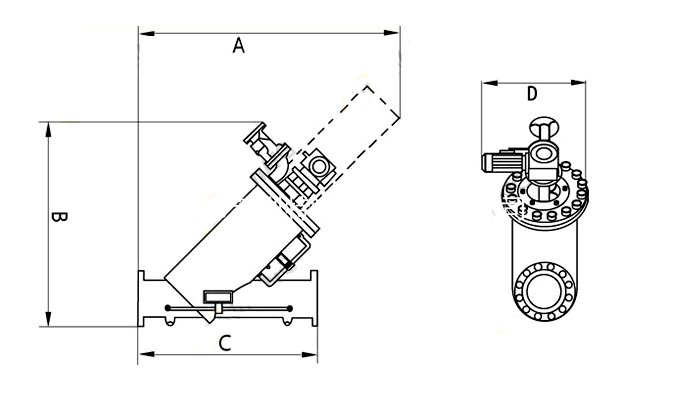

安裝形式一
（3）全自動自清洗過濾器應安裝在需要保護的用水設備之前，并盡量靠近用水設備。
（4）在動力系統中，全自動自清洗過濾器應安裝在水泵與用水設備之間，越靠近用水設備越好。當泵與用水設備之前的壓力超過過濾器的極限壓力，全自動自清洗過濾器也可安裝在水泵之前，并盡量靠近水泵。
（5）自動排污閥連接方式分為法蘭和絲扣，排污管不宜過長， 好不要超過10米。
（6）安裝時應考慮便于檢修，全自動自清洗過濾器前后應安裝關斷閥門，且應安裝旁通管道。

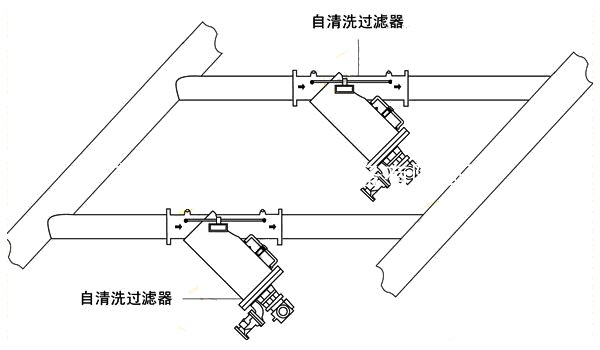

（7）全自動自清洗過濾器的規格應與管道或流量相匹配，當一臺單臺過濾器不能滿足系統流量要求時可并聯兩臺或更多，兩臺過濾器并聯安裝圖

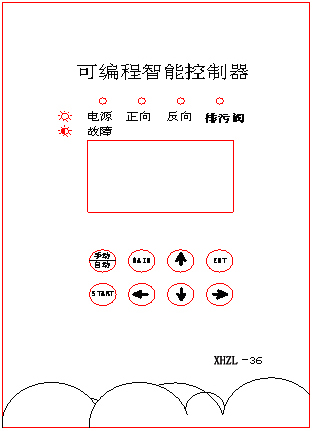

面板布置圖介紹
1、 狀態指示區：各種工作狀態指示一目了然。電源指示燈閃爍時表示故障狀態，同時液晶顯示詳細故障原因。
2、 液晶顯示區：
3、 按鍵區： 自動/手動切換鍵、上下左右光標移動4個按鈕鍵。確定，主菜單鍵。

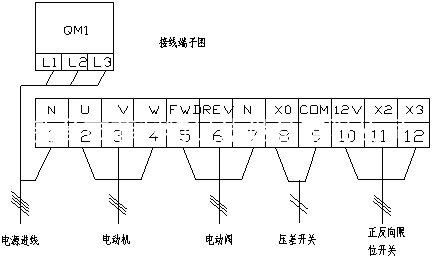

三、全自動自清洗過濾器端子功能見下圖
接線圖說明

四、全自動自清洗過濾器操作應用
1、 應用設備選擇：
同一臺控制箱可以控制不同類型的自清洗過濾器，使用之前必須確定對應的設備功能選擇相應的工作方式
工作方式選擇：F9=0 即吸式過濾器工作模式，對應的功能代碼見表1：
F9=1 即刷式、轉向式過濾器工作模式，對應的功能代碼見表2：
2、 參數設定：
確定工作方式之后設定相應的工作參數主要是過濾時間，清洗時間等參數詳見表1，2，
3、 操作方式
a、 手動模式：
按下《手動/自動》模式切換鍵，屏幕顯示“手動模式”狀態移動上下鍵，控制光標到所需單獨控制的對象上，按下《ENT》，控制對象顯示相應的工作狀態。改變其狀態可以再按《ENT》。注：從自動切換到手動時所有對象都在停止?fàn)顟B(tài)。
b、 自動模式：
按下《手動/自動》模式切換鍵，屏幕顯示“自動模式”，光標控制按鍵失效，屏幕顯示運行時間及設定時間，當運行在周期時間（過濾工作時間）時，周期時間開始倒計時，同時光標閃爍，表示程序運行在此狀態。
c、 參數設定
按下《MAIN》主菜單鍵，進入主菜單模式，見圖
光標移到相應的參數設定的位置，按下《ENT》進入?yún)?shù)設定狀態光標移到功能號選擇位置，選擇相應的功能號，對應的中文名稱注釋對應變化。
對應功能名稱設定相應的參數。
全自動自清洗過濾器壓差指示儀在出廠時已經調整好設定值，為 1.0Bar。在壓差指示儀的低壓
連接端上側有一個調整壓差值的調節盤，順時針撥動調節盤時，壓差設定值下降。反之，則上升。
