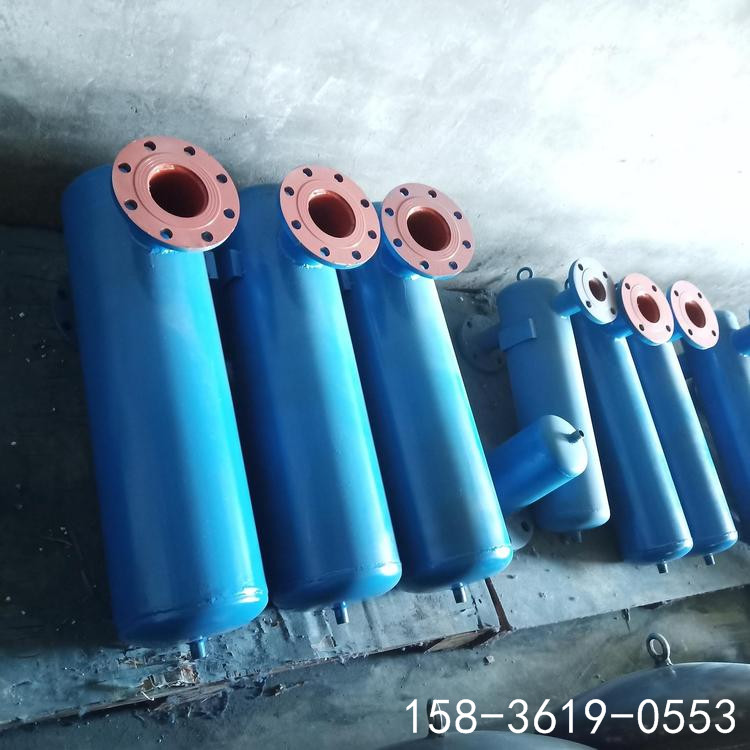

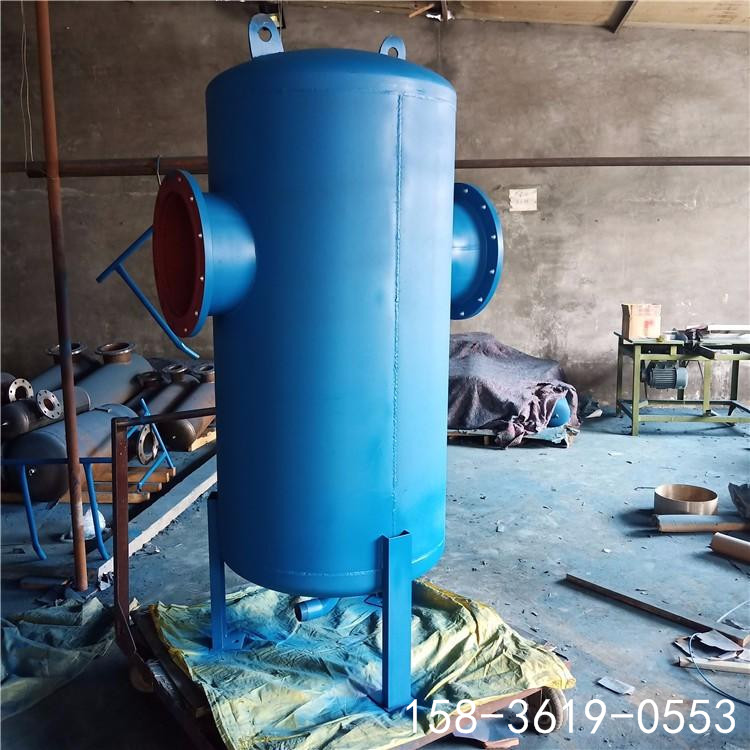

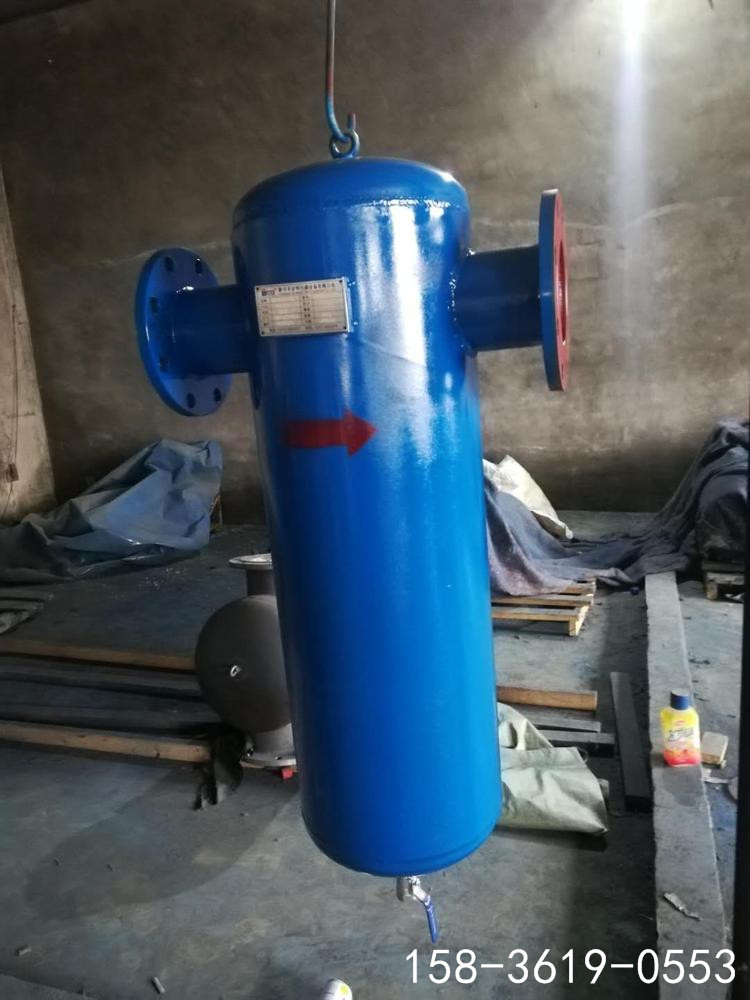

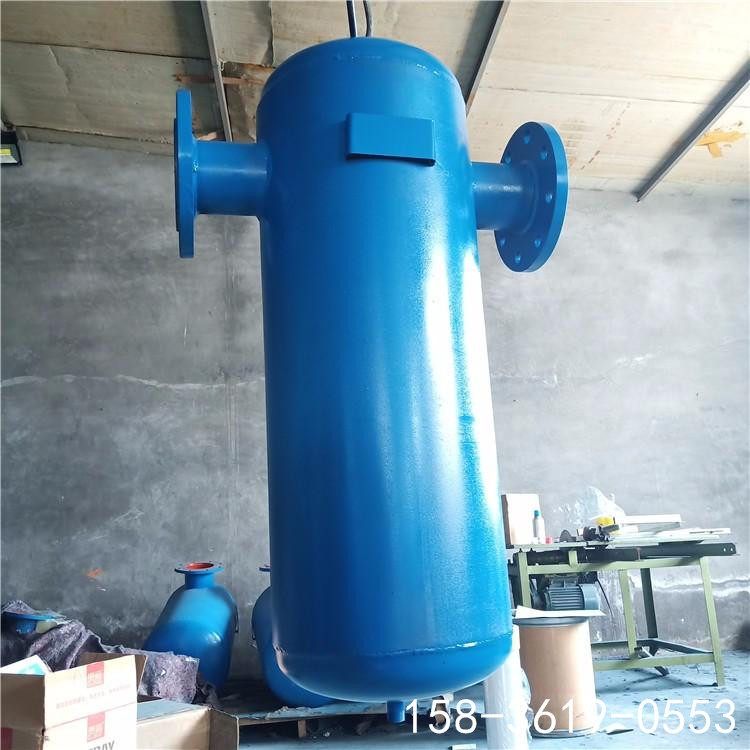

汽水分離器

顧名思義，汽水分離器是用來分離氣體和液體的機器。目前，其蒸汽系統中有三種分離器：擋板式、蒸汽旋轉式和吸附式。主要區別在于，當流量范圍較大時，擋板分離器可以保持較高的分離效率，而另外兩種分離器的分離效率只有在蒸汽速度小于13m/s時才能達到98%，否則效率會很低。另外，汽水分離器的具體工作原理是什么？

汽水分離器

事實上，這是一個職業問題。讓我們具體談?wù)勄蛐纹蛛x器的工作原理：

當蒸汽通過旋風分離器進入氣缸時，它將氣流從旋風分離器變?yōu)橹本€(xiàn)。此時，大部分旋轉氣流沿氣缸壁以螺旋形從氣缸向下流動，并流向錐形，這是一個外部渦流。在蒸汽旋轉過程中，會產生離心力，將高密度的液滴拋向氣缸壁。一旦液滴接觸到氣缸壁，它們將失去慣性力，在入口速度和向下重力的動量作用下沿氣缸壁下落，并進入底流端口。當?shù)竭_(dá)錐體時，由于錐形收縮結構，旋轉和下落的外部旋轉氣流接近旋風筒的中心。此外，根據“旋轉距離”不變的原則，其切向速度不斷增加。當氣流到達錐體下端的某個位置時，它從旋風筒的中間以相同的旋轉方向向上反轉，并繼續螺旋運動，形成內部旋轉氣流。高干度蒸汽通過溢流口從旋風分離器中排出。
